ROHM研發出小型高輸出透鏡型LED「CSL0901/0902系列」

分享：

應用於車載時速表無需漏光對策有助於節省空間並提高可靠性

＜概要＞

半導體製造商ROHM（總公司：日本國京都市）推出小型高輸出的透鏡型表面安裝LED「CSL0901/0902系列」。新系列產品系列包括具一般亮度的「CSL0901系列」和應用於高階機種更高亮度的「CSL0902系列」合計18種產品線。

另外，本系列中還包括了適用於汽車里程表的指示燈光源，具備了可在惡劣環境下依然能安定使用的高度可靠性車載對應品。在汽車用里程表的LED進行小型化設計時，通常會有漏光到相鄰區域的問題，該系列產品將光源的位置從普通產品的0.18mm調高到0.49mm，有效改善了漏光問題。與傳統的反射式LED相比，尺寸（體積）縮小到僅有1/18左右。另外，所有機型均採用在汽車內部等高溫環境下也不會產生光衰的結構，以及如藍色等產品也採用了新研發的模製(MOLD)樹脂。比如，在藍色LED的高溫通電試驗中（85℃ 、IF=20mA、通電1000小時），與傳統產品相比，成功的改善了約80％光通量，這將非常有助於提高應用的可靠性。而且，不僅實現了1608小型尺寸（1.6×0.8mm），同時藉由提高晶圓黏合(Die Bonding)精度和模製(Mold)精度等，使中心光源強度達到了傳統產品的5～7倍。

本系列產品已於2018年8月份開始以月產100萬個的規模逐步投入量產。前期製程的製造據點為ROHM總部（日本京都），後期製程的製造據點為ROHM-Wako Electronics (Malaysia) Sdn. Bhd.（馬來西亞）。

＜背景＞

近年來，為了避免LED光洩漏到相鄰區域，在汽車里程表的指示燈光源中通常會設定遮光壁，但為了避免溫度變化的影響，遮光壁與PCB板基座之間會特別隔開，由此處所發生的漏光問題一直都亟待解決。另外，所有應用設備在採用LED時，特別是使用環境較嚴苛的車電和工控領域，需要採取因嚴苛環境所導致的性能衰退對策，以及採用具有高度可靠性的產品。

針對這些需求，ROHM對於LED性能衰退原因之一的硫化已經提出對策，研發出業界首創完全無銀的高亮度LED，並針對元件可靠性要求較高的應用設備，積極地推動各項領先業界的產品研發。未來ROHM也將繼續推動適用於各種應用裝置的小型、高亮度、高可靠性的產品研發工作。

＜特點＞

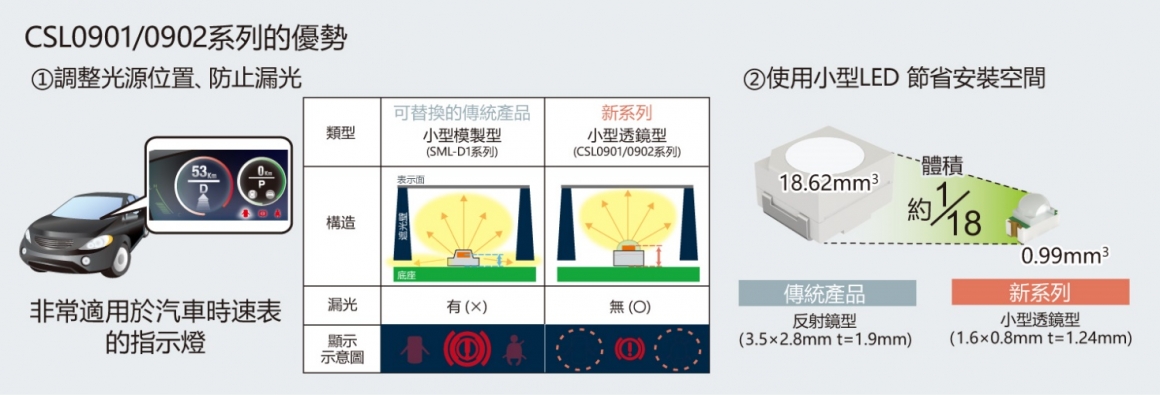

1．藉由調整光源位置，成功防止漏光並節省空間
傳統的汽車里程表光源使用的是反射式LED。但是，隨著對於節省空間的要求日益提升，各大廠商已開始檢討使用更小型的LED。另一方面，普通的小型模製LED光源位置設計的很低，高度僅有0.18mm，這個高度可能會發生光源洩漏到相鄰區域的問題。對此，ROHM將光源的位置提高到0.49mm，成功解決了漏光問題。這使得小型LED更容易被採用，與傳統的反射式LED相比，體積僅為1/18，非常有助於節省安裝空間。

2．發揮元件內部生產的優勢，確保高度可靠性
1）採用新研發的模製樹脂，減緩性能衰退
採用新研發的模製樹脂，即使是藍色等短波長的產品，也能大幅改善因高溫通電所導致的光衰問題。比如在藍色LED的高溫通電加速試驗中（85℃、IF=20mA、通電1000小時），與傳統產品相比，光通量改善了約80％。

2）滿足AEC-Q102※1）的硫化試驗要求
ROHM之前的LED產品與其他離散式產品一樣，都可滿足全球車電可靠性標準「AEC-Q101」，如今也正在推進新的評估動作，來滿足2017年3月起所頒佈的光電元件專用標準「AEC-Q102」。新標準中包括了硫化試驗，希望能進一步提升使用環境較為嚴苛的車電和工控應用裝置可靠性。

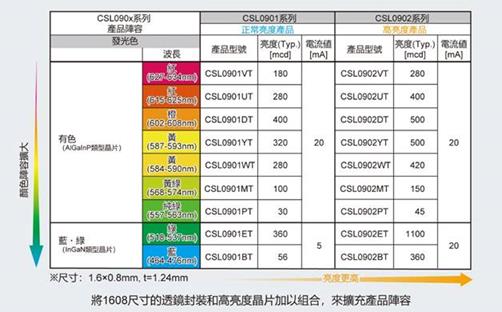

＜產品陣容＞
